-概念:SIR測試是表面絕緣電阻測試的簡稱,主要用于評估印制電路板、組件表面及周圍相鄰線路區域的表面清潔度(包括加工、制造過程的殘留)對表面絕緣電阻的影響;評估產品使用物料(助焊劑、錫膏、阻焊膜等)的耐SIR能力及等級。
-原理:在高溫高濕狀態且施加電壓環境下,樣品表面的殘留離子、水份形成電解液,在電勢差的作用下陽離子向陰極轉移并沉積析出形成枝晶,從而導致絕緣電阻下降或短路。
服務內容
表面絕緣電阻(SIR)測試是通過在高溫高濕的環境中持續給予PCB一定的偏壓,經過長時間的試驗,觀察線路間是否有瞬間短路或出現絕緣失效的緩慢漏電情形發生。
服務范圍
測試對象范圍:助焊劑、清洗劑、錫膏、錫渣還原劑、PCB軟板

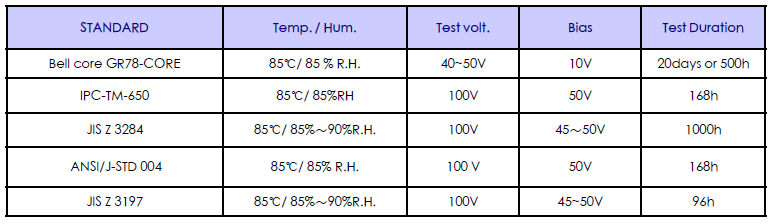

檢測要求及及標準
相關資質
CMA、CNAS
測試周期
常規5-7個工作日
服務背景
在電子制造領域電路板的清潔度也被普遍認為是影響長期可靠性和性能的重要因素。所以監控其清潔度/污染程度的手段也是必不可少的手段。表面絕緣阻抗(SIR)測試數據可以直接反映其清潔度。
