紅墨水試驗是一種破壞性試驗,它又叫染色試驗,是一種常用的電子組裝焊接質量的分析手段,可以考察電子零件的焊接工藝是否存在虛焊,假焊,裂縫等瑕疵。
染色試驗的原理是利用液體的滲透性,將焊點置于紅色染劑中,讓染料滲入焊點裂紋,干燥后將焊點強行分離,通過觀察開裂處界面顏色狀態來判斷焊點是否斷裂。紅墨水試驗可以檢驗印刷電路板上BGA及IC的焊接情況,通過觀察、分析PCB及IC組件的焊點染色情況,從而對焊接開裂情況進行判定。如果焊接的球形出現了紅色藥水,就表示這個地方有空隙,也就是有焊接斷裂,由焊接斷裂的粗糙表面來判斷是原本的焊接不良,或是后天不當使用后所造成的斷裂。
紅墨水試驗步驟
01樣品切割根據樣品的大小評估是否需要切割待測樣品,為保證焊點不受損壞,切割時應留有足夠的余量,推薦最小余量為25mm。(注意:切割時用低速保持雙手穩定水平,原則上盡可能的不進行樣品切片,避免人為因素的損壞)。
將樣品放入容器中, 添加適量的異丙醇,利用超聲波清洗機清洗樣品5~10分鐘。一般清洗5分鐘后將樣品取出用氣槍吹干或烘干,觀察樣品表面是否清洗干凈。
將樣品放在準備好的容器中,然后倒入紅墨水完全沒過樣品,將容器放入真空滲透儀中抽真空,保持1分鐘,此過程需重復進行三次。抽真空完畢后,然后將樣品傾斜45度角(左右)靜放30分鐘晾干。
將晾干后的測試樣品放入設定好參數的烘箱中烘烤,如果客戶有要求的話按客戶要求,沒有要求的話常用烘烤溫度為100℃,時間為4H 。
根據樣品的大小,選擇合適的分離方式:
判定

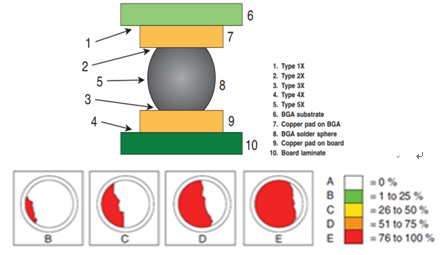

對于存在染色的器件,試驗結果一般選用如下圖1所示的“染色點位分布”來呈現。其中,方格表示器件所有焊點的分布;黑色方格表示此處不存在焊點;白色方格表示此處焊點無異常不存在染色;綠、黃、橙、紅方格表示此處焊點存在染色(不同顏色代表不同染色面積占比,如下圖2);方格內數字(1、2、3、4、5)表示此處染色焊點的斷裂模式(如下圖2)

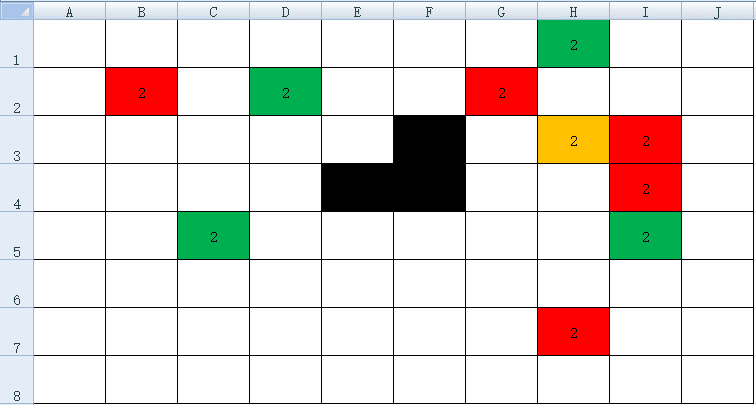

圖1?染色點位分布?
